德國borkey橫向?qū)л?/h1>
品 牌：德國borkey
型 號：德國borkey橫向?qū)л?/p>
規 格：德國borkey橫向?qū)л?/p>
公司名稱：德國borkey
保質周期：12個月
價 格： ￥電議 /臺
品 牌：德國borkey
型 號：德國borkey橫向?qū)л?/p>
規 格：德國borkey橫向?qū)л?/p>
公司名稱：德國borkey
保質周期：12個月
價 格： ￥電議 /臺
-

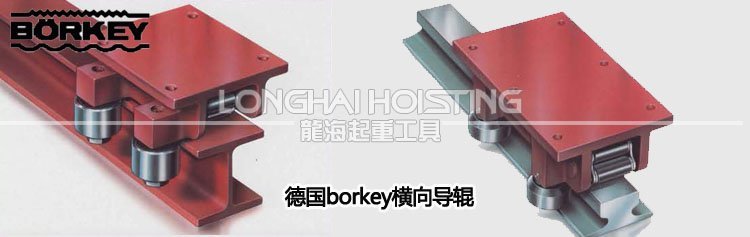

??? 德國borkey橫向?qū)л仯‵R導輥）為載重滾輪小車配件，與小車組合使用實現長距離搬運。可在合適的軌道上使用，如起重機軌道或鋼梁。德國borkey橫向?qū)л亙煞N形式如圖：
?（一）德國borkey橫向?qū)л佁攸c：
1、堅固耐用，幾乎免維護；焊接結構，能夠保持一個限定方向。
2、與之配合的載重滾輪小車要求：為硬化中心板的載重滾輪小車（-H類型）
3、可根據要求定制，導輥的位置可定制如下圖

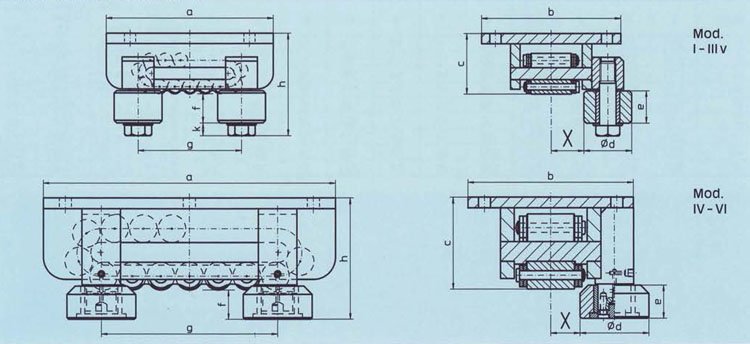

（二）德國borkey橫向?qū)л伋叽鐖D：
（三）德國borkey橫向?qū)л亝?shù)：
（如：A-H-FR-、AS-H-FR-、AM-H-FR-）Mod. a b c ??d e f g h k X小 X大 每個導輪容許的徑向力
TI 210 175 76 60 40 36 130 128 16 35 80 1 II 220 190 87 60 40 32 140 135 16 42 90 1 III 270 210 104 60 40 32 180 152 16 50 110 1 IIIV 320 220 115 60 40 32 230 163 16 55 115 1 IV 380 270 145 125 60 50 160 195 — 45 150 10 V 530 300 165 125 60 50 280 215 — 50 160 10 VV 500 350 190 170 60 50 340 240 — 50 170 15 VI 900 380 200 170 60 50 550 250 — 50 170 15 ?
（四）德國borkey橫向?qū)л伿褂锰崾荆?/span>
1、選擇合適的滾輪小車
2、選擇合適的導輥布置
3、取決于軌道或者“X”尺寸，“X”尺寸指的是導輥的內邊緣與滾輪小車中心的距離
4、如果梁或軌道的平行度是不確定的，只是把導輥放在一側邊緣，然后用4個導輥在每個滾輪小車（FR-E）上；如果平行度有保障的話，每個滾輪小車（FR-C）使用2個導輥就足夠了，兩個軌道都受力。

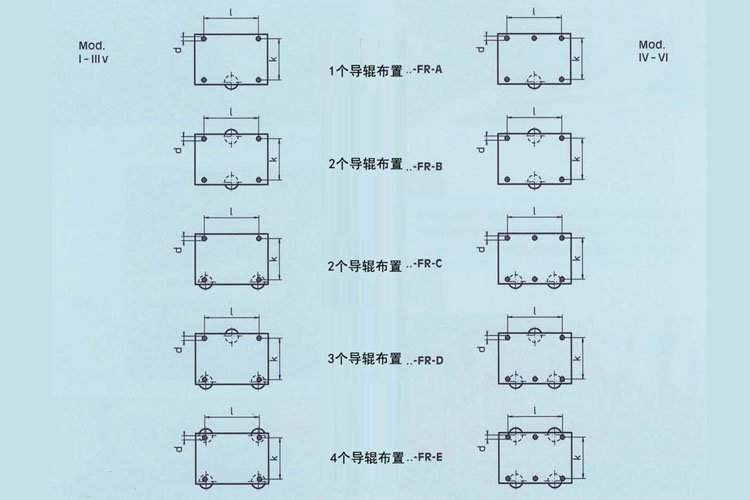

?（五）德國borkey橫向?qū)л仈?shù)量及布置：
?型號 I II III IIIV IV V VL VV VI ?d 14 14 18 18 22 22 26 26 33 k 140 155 175 180 220 240 250 280 300 l 150 150 190 240 280 410 500 480 720 ?
（六）德國borkey導輥特殊定制：
以下為德國borkey公司為客戶量身定做的特殊型號的導輥：一是特殊導輥；二是可拆卸導輥；三是導輥在通道中運行：
